Jak zaplanować instalację elektryczną pod smart home: praktyczny poradnik dla nowych domów

Założenia smart home na etapie projektu domu

Dom z automatyką a dom przygotowany pod automatykę

Najważniejsza decyzja zapada zanim elektryk wejdzie na budowę: czy powstaje dom z gotowym systemem smart home, czy tylko dom przygotowany pod automatykę. To dwie zupełnie różne strategie, z innymi kosztami, ryzykami i zakresem prac.

Dom z automatyką oznacza, że konkretny system (np. KNX, Loxone, Grenton, PLC, itp.) jest wybrany już na etapie projektu instalacji. Rozdzielnica, okablowanie i logika sterowania są podporządkowane wybranemu rozwiązaniu. Zyskujesz spójność, ale w zamian mocniej wiążesz się z jedną technologią i konkretną firmą wdrożeniową.

Dom przygotowany pod automatykę to inny model: projektuje się bardziej rozbudowaną, ale „jeszcze klasyczną” instalację, z dodatkowymi przewodami, magistralami, zasilaniem pod siłowniki, punktami pod czujniki i rezerwą w rozdzielnicach. Sterowanie realizujesz początkowo prostymi łącznikami, a układy automatyki możesz dołożyć po roku, trzech czy pięciu, bez demolowania ścian.

W praktyce najbardziej rozsądna jest strategia mieszana: kluczowe decyzje magistralowe (np. pod KNX lub inną szynę) + ogólne przygotowanie na dodatkowe moduły, które mogą być z innych systemów. Jeśli projekt instalacji nie przewiduje żadnego „nadmiaru” (przewodów, miejsca w rozdzielnicy, punktów pod czujniki) – to sygnał ostrzegawczy, że dom nie będzie gotowy na sensowny smart home.

Jeżeli na etapie budowy nie masz jeszcze wybranego systemu, celem minimum jest: dodatkowe przewody sterujące w newralgicznych miejscach, skrzynka teletechniczna z rezerwą i rozdzielnica z realnym zapasem modułów.

Priorytety użytkownika: komfort, bezpieczeństwo, energia, praca

Instalacja elektryczna pod smart home ma sens tylko wtedy, gdy odpowiada konkretnym priorytetom domowników. Inaczej powstaje „gadżetowy” system, który kosztuje dużo, a niewiele rozwiązuje.

Typowe priorytety, które trzeba jasno nazwać na starcie:

• Komfort – sceny świetlne, sterowanie roletami, automatyka oświetlenia korytarzy, multroom audio, integracja z klimatyzacją.
• Bezpieczeństwo – system alarmowy, czujniki ruchu, dymu, gazu, zalania, symulacja obecności, kontrola dostępu.
• Oszczędność energii – zarządzanie ogrzewaniem, współpraca z fotowoltaiką i magazynem energii, wyłączanie niepotrzebnych obwodów, monitoring zużycia.
• Praca zdalna – stabilna sieć przewodowa i Wi‑Fi, gniazda dedykowane dla sprzętu biurowego, rezerwy pod UPS.
• Rozrywka i RTV – okablowanie pod TV, projektory, nagłośnienie, przewody HDMI / skrętka do punktów AV.

Dla każdego z tych priorytetów trzeba określić: co jest „must have”, co „fajnie mieć”, a co można odpuścić. Dzięki temu projekt instalacji – zarówno elektrycznej, jak i niskoprądowej – nie rozleje się niekontrolowanie i nie zje całego budżetu.

Jeśli priorytetem numer jeden jest oszczędność energii, magistrale do sterowania ogrzewaniem i roletami będą ważniejsze niż rozbudowany multiroom. Jeśli celem jest komfort i sceny świetlne – potrzebujesz większej liczby niezależnych obwodów oświetleniowych.

Decyzje wejściowe: mieszkańcy, styl życia, rozbudowa

Instalacja pod smart home ma sens wtedy, gdy jest zaprojektowana „pod ludzi”, a nie tylko pod katalog producenta automatyki. Kluczowe informacje, które należy przekazać architektowi i projektantowi instalacji:

• Liczba mieszkańców i ich wiek – rodzina z dziećmi, seniorzy, osoby pracujące z domu; od tego zależy rozmieszczenie przycisków, priorytety bezpieczeństwa i scen.
• Scenariusze dnia – godziny wstawania, wspólne posiłki, strefy pracy, strefy ciszy, zwyczaje weekendowe, częstotliwość wyjazdów.
• Przewidywana rozbudowa – dodatkowe pomieszczenia w przyszłości, ewentualne poddasze, planowany garaż lub budynek gospodarczy, możliwe ładowarki do samochodów elektrycznych.
• Poziom „techniczności” domowników – czy wolą klasyczne przełączniki, czy dotykowe panele i aplikacje, czy ktoś będzie realnie korzystał z zaawansowanych scen.

Bez tych danych projektant instalacji zgaduje, a to zazwyczaj skutkuje systemem zbyt skomplikowanym lub przeciwnie – zbyt podstawowym. Ostatecznie błędy wychodzą po zamieszkaniu, gdy nagle brakuje przycisku przy łóżku lub czujnika ruchu w kluczowym korytarzu.

Im dokładniej opisane scenariusze życia, tym łatwiej przełożyć je później na punkty elektryczne i logikę automatyki.

Konsekwencje braku decyzji na starcie

Brak jasnych decyzji przy planowaniu instalacji elektrycznej pod smart home kończy się zawsze tak samo: drożej i gorzej. Typowe skutki:

• Kucie gotowych ścian – brak przewodu pod dodatkowy przycisk, czujnik czy siłownik rolety, konieczność prowadzenia listew natynkowych lub kucia wykończonych ścian.
• Niedoszacowana rozdzielnica – brak miejsca na moduły automatyki, liczniki energii, moduły wejść/wyjść, ochronniki; pojawia się potrzeba dobudowy kolejnych skrzynek.
• Uzależnienie od jednego dostawcy – system autorski, zamknięty, bo tylko on „wejdzie” w ubogą instalację; późniejsza zmiana to w praktyce kolejny remont.
• Błędy funkcjonalne – za mało obwodów oświetleniowych, brak osobnych linii do kluczowych urządzeń, brak zapasu przewodów sterujących.

Remont instalacji w zamieszkałym domu jest uciążliwy, kosztowny i często kompromisowy (nie da się poprowadzić wszystkiego idealnie). Jeżeli w projekcie nie ma przewidzianych żadnych rezerw – to punkt kontrolny, który wymaga korekty, zanim pojawią się tynki.

Jeśli już na etapie koncepcji czujesz, że „kiedyś coś smart będzie”, to minimalny standard instalacji musi być zaplanowany w projekcie, a nie po zakończeniu stanu deweloperskiego.

Wybór architektury systemu: magistrala, bezprzewodowo czy hybryda

Trzy główne podejścia do smart home

Architektura systemu smart home determinuje sposób prowadzenia przewodów, wielkość rozdzielnicy, liczbę puszek oraz ilość miejsca w szafie teletechnicznej. W praktyce stosuje się trzy podstawowe modele:

• System magistralowy (przewodowy) – np. KNX, Modbus, systemy PLC. Sterowanie odbywa się po dedykowanej magistrali (skrętka, przewód magistralowy), a elementy wykonawcze są zwykle w rozdzielnicy lub w dedykowanych modułach.

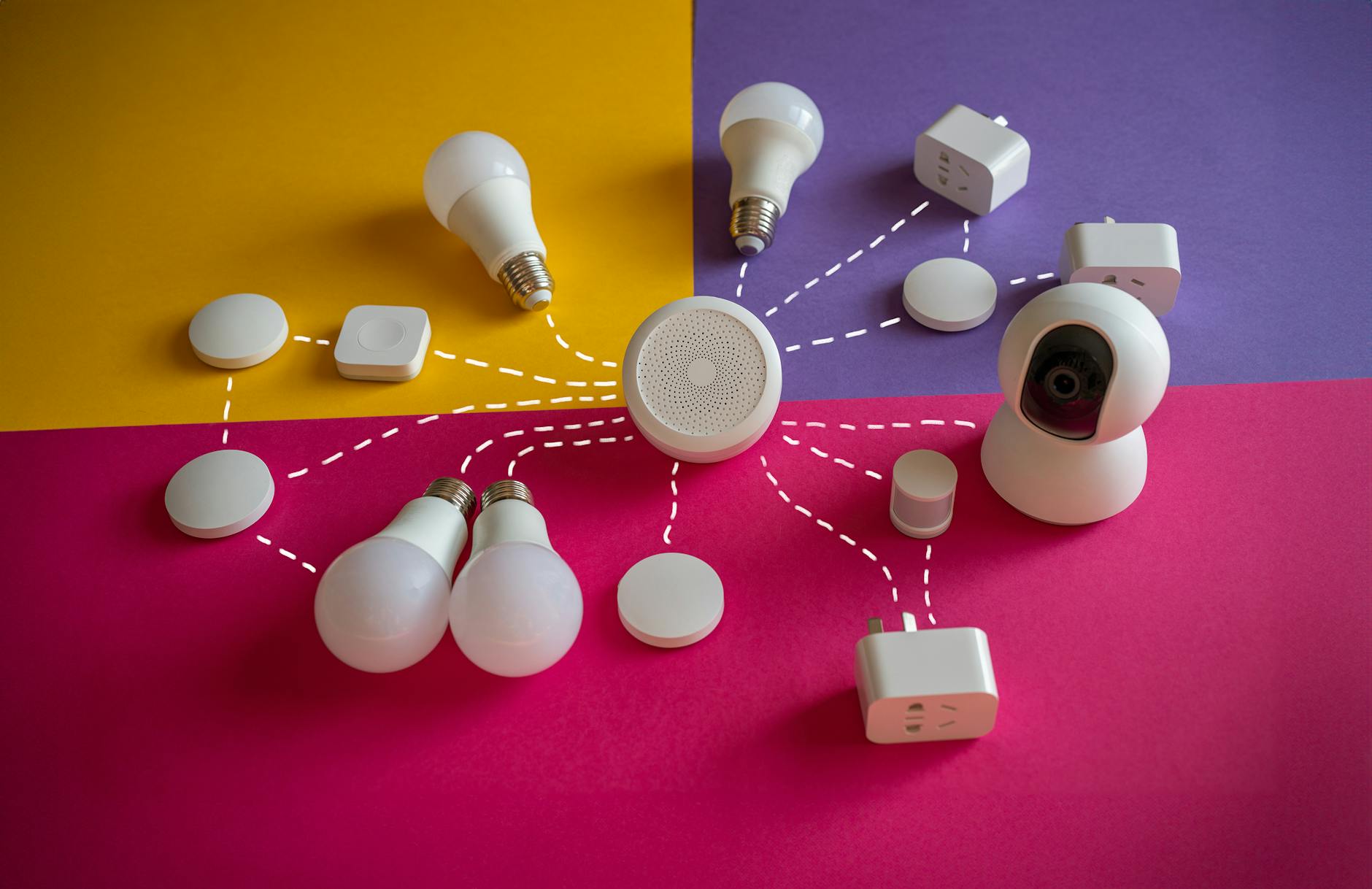

• System bezprzewodowy – oparty na Wi‑Fi, Zigbee, Z‑Wave, Thread, itp. Komunikacja między modułami przebiega radiowo, najczęściej z wykorzystaniem istniejącej instalacji elektrycznej (zasilanie) i sieci Wi‑Fi.
• System hybrydowy – łączy przewodowe sterowanie kluczowych funkcji (oświetlenie, ogrzewanie, rolety) z bezprzewodowymi dodatkami (czujniki, przyciski, sterowanie urządzeniami przenośnymi).

Przy nowym domu i możliwości dowolnego układania przewodów, system hybrydowy lub magistralowy daje zdecydowanie większą stabilność niż wyłącznie Wi‑Fi. Bezprzewodówkę lepiej traktować jako rozszerzenie, nie fundament sterowania.

Dobrym punktem odniesienia przy ocenie systemu są publikacje branżowe i materiały dystrybutorów, takich jak Pol-Dom, gdzie można sprawdzić więcej o smart home z punktu widzenia praktyki, nie tylko marketingu producenta.

Jeśli cała logika ma opierać się tylko na sieci bezprzewodowej, każdy problem z zasięgiem, zakłóceniami czy aktualizacjami softu producenta staje się potencjalnym problemem z podstawowym sterowaniem domem.

Kryteria wyboru architektury

Dobór architektury nie powinien być decyzją „z katalogu” konkretnej marki, tylko wynikiem analizy kilku kluczowych kryteriów:

• Budżet inwestycyjny i utrzymaniowy – system magistralowy zwykle droższy na starcie, ale stabilniejszy w utrzymaniu; system „Wi‑Fi‑owy” tańszy na poziomie modułów, za to często więcej czasu na konfigurację i diagnozowanie usterek.
• Niezawodność – magistrale przewodowe są mniej wrażliwe na zakłócenia i obciążenie sieci; dla oświetlenia, ogrzewania i rolet lepiej mieć przewodową warstwę sterowania.
• Serwisowalność – czy system może serwisować wielu instalatorów, czy tylko jedna autoryzowana firma, która za kilka lat może już nie działać? Standardy otwarte (np. KNX) dają tu wyraźną przewagę.
• Odporność na zmiany oprogramowania – aktualizacje chmury, zmiany aplikacji, wycofanie produktów; systemy maksymalnie lokalne (logika w rozdzielnicy, nie w chmurze) są mniej podatne na „niespodzianki”.
• Współpraca z innymi systemami – integracja z fotowoltaiką, rekuperacją, klimatyzacją, bramą, monitoringiem; im bardziej otwarty protokół, tym łatwiejsze łączenie z innymi urządzeniami.

Jeżeli celem jest dom na lata, kryteria niezawodności i serwisowalności powinny mieć pierwszeństwo przed liczbą „efektownych” funkcji w aplikacji.

Sygnały ostrzegawcze przy wyborze systemu

Przy rozmowach z firmami od automatyki łatwo dać się wciągnąć w prezentację aplikacji i dotykowych paneli, pomijając twarde kryteria techniczne. Kilka sygnałów ostrzegawczych:

• Zamknięty, autorski system – brak wsparcia dla standardów (KNX, Modbus, MQTT), wyłącznie własne moduły, brak integracji z innymi platformami.
• Brak dokumentacji technicznej – brak opisów protokołów, typów przewodów, schematów; instalator nie chce przekazać pełnej dokumentacji „bo to jego know‑how”.
• Wymagana ciągła chmura producenta – krytyczne funkcje nie działają lokalnie, jeśli serwery zewnętrzne są niedostępne.
• Brak standardowych komponentów – nietypowe złączki, szyny, zasilacze; po kilku latach zdobycie części zamiennych może być trudne lub niemożliwe.

Jeżeli instytucje niezależne (hurtownie, integratorzy z różnymi systemami) nie znają danego rozwiązania lub podchodzą do niego ostrożnie – to kolejny punkt kontrolny, aby dokładniej prześwietlić ofertę, zanim zapadną decyzje projektowe.

Bez względu na wybrany system, dokumentacja kablowa i rozdzielnicowa musi być kompletna i zrozumiała dla innego elektryka niż autor projektu.

Konsekwencje dla instalacji: gwiazda, linia, topologie

Architektura systemu bezpośrednio wpływa na układ przewodów. Kilka zasad praktycznych:

• Systemy magistralowe (np. KNX) – wymagają przewodu magistralowego prowadzonego zazwyczaj liniowo lub w topologii drzewa; każde miejsce, gdzie planujesz przyciski, czujniki czy moduły, musi mieć dostęp do magistrali.
• Centralne sterowanie w rozdzielnicy – oświetlenie, rolety, niektóre gniazda prowadzi się w topologii gwiazdy do rozdzielnicy (osobne przewody z każdego obwodu), gdzie znajdują się moduły wykonawcze.
• Sterowanie lokalne (moduły w puszkach) – klasyczny rozkład instalacji (łącznik – punkt świetlny), z dodatkowymi żyłami zasilającymi pod moduły dopuszkowe; topologia zbliżona do tradycyjnej, ale z rezerwą przewodów.
• Systemy bezprzewodowe – teoretycznie nie wymagają dodatkowych przewodów sterujących, ale praktycznie potrzebują dobrego zasilania i sensownego podziału obwodów w rozdzielnicy, aby można było później dołączać moduły.

Przy nowym domu bezpiecznym wyborem jest zaprojektowanie instalacji tak, aby mogła pracować klasycznie, a jednocześnie dawała możliwość wpięcia systemu magistralowego lub dopuszkowego bez demolowania ścian.

Jeśli długoterminowa elastyczność jest celem, architektura powinna opierać się na otwartych standardach i umożliwiać awaryjne użytkowanie domu w trybie „zwykłym”, nawet przy awarii centrali czy serwera.

Plan funkcjonalny domu – od scenariuszy do punktów elektrycznych

Scenariusze życia jako baza projektu

Punktem wyjścia nie powinien być katalog łączników, lecz codzienne scenariusze: wstawanie, wychodzenie do pracy, powroty, weekendy, wyjazdy wakacyjne. Każdy z tych scenariuszy da się przełożyć na konkretne grupy obwodów i czujników.

Przykładowo, scenariusz „wyjście z domu” może oznaczać:

• wyłączenie wszystkich świateł poza wybranymi (np. oświetlenie wejścia),
• opuszczenie rolet w tryb „nieobecność”,
• przejście ogrzewania w tryb ekonomiczny,
• uzbrojenie alarmu,
• odcięcie wybranych gniazd (np. żelazko, część kuchni).

Przekładanie scenariuszy na konkretne obwody

Sam opis scenariuszy to dopiero początek. Kolejny krok to rozłożenie ich na obwody, grupy opraw, punkty sterowania i czujniki. Przy każdym scenariuszu zadaniem projektanta jest wskazanie, co ma się zadziać technicznie: który przekaźnik się załączy, która roleta opuści, który obwód gniazd zostanie odcięty.

Praktyczne podejście to tabelaryczne zestawienie: kolumny „Scenariusz”, „Pomieszczenie”, „Element”, „Działanie”. Na tej podstawie powstaje lista obwodów oraz minimalny zestaw czujników. Taka tabela jest później bezpośrednim wsadem do projektu elektrycznego i konfiguracji systemu.

Przykładowo, scenariusz „noc” można przełożyć na:

• przygaszenie lub wyłączenie głównych obwodów oświetlenia w strefie dziennej,
• aktywny tylko delikatny obwód oświetlenia nocnego (np. LED przy podłodze, w korytarzu),
• obniżenie temperatury w strefie dziennej, utrzymanie komfortu w sypialniach,
• zamknięcie rolet na kondygnacji parteru,
• zmianę logiki działania czujników ruchu (krótsze czasy świecenia, niższa jasność).

Punkt kontrolny: jeśli danego scenariusza nie da się przełożyć na poziom obwodów bez kombinacji w stylu „pół domu na jednym przekaźniku”, to znaczy, że podział instalacji jest zbyt ubogi i wymaga korekty zanim powstanie projekt wykonawczy.

Grupowanie pomieszczeń i stref funkcjonalnych

Dobry plan funkcjonalny zawiera podział domu na strefy, które mają zbliżoną logikę pracy. Nie muszą się one pokrywać z podziałem architektonicznym. Ważniejsze są podobne wymagania dotyczące komfortu, bezpieczeństwa i oszczędności energii.

Typowy podział obejmuje:

• Strefę dzienną – salon, kuchnia, jadalnia, komunikacja na parterze; intensywne użytkowanie, dużo scen świetlnych, częsta zmiana ustawień.
• Strefę nocną – sypialnie, garderoby, łazienki prywatne; priorytetem jest dyskretne oświetlenie, cisza urządzeń i stabilna temperatura.
• Strefę techniczną – kotłownia, pralnia, garaż, pomieszczenia gospodarcze; nacisk na bezpieczeństwo, monitoring i funkcje serwisowe.
• Strefę zewnętrzną – ogród, podjazd, taras, wejście; integracja oświetlenia, bram, wideodomofonu, nawadniania.

Dopiero do tak zdefiniowanych stref przypisuje się konkretne obwody, czujniki obecności, kontaktrony, sterowniki rolet czy głowice termostatyczne. Ułatwia to późniejszą konfigurację scenariuszy typu „wszystko wyłącz w strefie dziennej” lub „tryb goście w strefie dziennej i nocnej”.

Jeżeli strefy są zbyt drobno pocięte (każde małe pomieszczenie jako osobna logika), integracja robi się niepotrzebnie skomplikowana. Jeśli są zbyt ogólne, tracisz kontrolę i precyzję działania. Tu również przydaje się tabela: strefa – pomieszczenia – typy funkcji (światło, rolety, ogrzewanie, alarm).

Minimalny standard obwodów dla smart home

Przy planowaniu obwodów trzeba rozróżnić „techniczne minimum” od wizji rozbudowanego systemu. Minimum pozwala działać domu komfortowo i elastycznie nawet przy prostej automatyce lub jej braku, a jednocześnie zostawia przestrzeń na przyszłe rozszerzenia.

Przykładowe założenia minimalne:

• oddzielne obwody oświetlenia głównego i dekoracyjnego w każdym większym pomieszczeniu,
• podział oświetlenia zewnętrznego na minimum 3–4 niezależne grupy (podjazd, wejście, taras, ogród),
• osobne obwody dla rolet zewnętrznych w logice „minimum kondygnacja / fasada”, nie całego domu na jednym przekaźniku,
• wydzielone obwody gniazd w newralgicznych strefach (kuchnia, łazienki, sprzęt RTV, biuro) umożliwiające selektywne odcinanie zasilania,
• osobne obwody dla urządzeń kluczowych (piec, rekuperator, serwerownia / szafa teletechniczna, pompy, ładowarka samochodu).

Jeżeli na etapie koncepcji widać, że kilka krytycznych funkcji „wisi” na jednym obwodzie (np. wszystkie rolety na parterze), to jest to sygnał ostrzegawczy. W przyszłości ciężko będzie zrealizować efektywne scenariusze częściowe, a awaria jednego elementu może sparaliżować dużą część domu.

Projektowanie punktów sterowania i logiki lokalnej

Same obwody nie wystarczą. Trzeba jeszcze rozsądnie zaprojektować, skąd będzie odbywać się sterowanie i które funkcje pozostaną dostępne lokalnie, bez aplikacji. Nadmiar paneli dotykowych i przycisków jest tak samo uciążliwy jak ich brak.

Podstawowe pytania przy planowaniu sterowania:

• czy główne światła w każdym pomieszczeniu da się włączyć klasycznym przyciskiem przy drzwiach, nawet przy awarii centrali,
• gdzie znajdą się punkty scen (np. „wyjście z domu”, „noc”, „kino”) – przy wejściu, w salonie, przy łóżku,
• czy logika sterowania roletami ma być lokalna (każde okno osobno) z dodatkowym sterowaniem grupowym,
• czy w ciągach komunikacyjnych (korytarze, schody) pojawią się czujniki ruchu czy wyłącznie przyciski,
• jak będzie wyglądało lokalne sterowanie ogrzewaniem – klasyczne termostaty, panele strefowe, czy tylko aplikacja.

Punkt kontrolny: jeśli w projekcie widać wyłącznie logikę „z aplikacji”, bez jasnego odwzorowania funkcji na przyciski i sterowniki lokalne, to projekt jest ryzykowny eksploatacyjnie. Aplikacja jest dodatkiem, nie podstawą bezpieczeństwa użytkowania domu.

Rozdzielnica główna i podrozdzielnice – organizacja serca systemu

Dobór lokalizacji i liczby rozdzielnic

Rozdzielnica główna w domu pod smart home rzadko mieści się w pojedynczej, płytkiej szafce. Przy dużej liczbie obwodów, modułów sterujących i zabezpieczeń rozsądnym rozwiązaniem jest podział na rozdzielnicę główną i podrozdzielnice strefowe.

Dobrym uzupełnieniem będzie też materiał: Integracja smart home z fotowoltaiką: jak mądrze sterować zużyciem własnej energii — warto go przejrzeć w kontekście powyższych wskazówek.

Kluczowe kryteria przy wyborze lokalizacji:

• dostępność serwisowa – łatwy dostęp bez wchodzenia do prywatnych pomieszczeń (np. komunikacja, wiatrołap, pomieszczenie techniczne),
• rezerwa przestrzeni – miejsce na większą szafę, ewentualne dołożenie kolejnego rzędu modułów,
• drogi kablowe – możliwość sensownego rozprowadzenia przewodów w górę (piętro, poddasze), w dół (piwnica) oraz na zewnątrz (ogród, garaż),
• warunki środowiskowe – brak nadmiernej wilgoci, drgań, temperatur skrajnych.

Podrozdzielnice zwykle lokuje się bliżej dużych skupisk obwodów: w garażu, na piętrze w strefie nocnej, w osobnym pomieszczeniu technicznym. Ogranicza to długości przewodów i ułatwia podział instalacji na logiczne bloki (strefy).

Jeśli rozdzielnica główna „na wizualizacji” mieści się na kilku modułach, a w projekcie zakłada się zaawansowane sterowanie oświetleniem, roletami, ogrzewaniem i fotowoltaiką, to punkt kontrolny do pilnego przeliczenia ilości miejsca w szafach.

Rezerwa miejsca i modułów – jak nie zamknąć sobie drogi

Rozdzielnica pod smart home bez rezerwy to typowy błąd. Moduły zajmują więcej przestrzeni niż klasyczne „eski”, a z czasem inwestor zwykle dodaje kolejne funkcje. Brak zapasu skutkuje chaosem kablowym, „doczepkami” na ścianie i problemami serwisowymi.

Przy planowaniu rozdzielnic sprawdza się kilka prostych zasad:

• planować minimum 25–30% wolnych modułów DIN w każdej rozdzielnicy,
• uwzględniać miejsce na zasilacze, moduły magistrali, sterowniki rolet, moduły wejść/wyjść, nie tylko zabezpieczenia,
• zarezerwować przestrzeń na elementy przyszłych integracji (np. moduł komunikacji z systemem PV, sterownik pompy ciepła),
• zapewnić porządek w prowadzeniu przewodów wewnątrz rozdzielnicy (szyny kablowe, wyraźne segregowanie stref),
• przewidzieć osobną sekcję dla obwodów krytycznych (np. zasilanie serwerowni, system alarmowy, telekomunikacja) z możliwością szybkiej identyfikacji.

Jeśli integrator lub elektryk twierdzi, że „na styk wystarczy” przy braku wyraźnej rezerwy, to sygnał ostrzegawczy. Z punktu widzenia dalszej eksploatacji brak zapasu modułów to prosta droga do kłopotów przy pierwszej poważniejszej modyfikacji.

Podział rozdzielnicy na sekcje funkcjonalne

Przejrzysta rozdzielnica to nie tylko estetyka, ale przede wszystkim bezpieczeństwo i możliwość szybkiej diagnozy. Dobrym standardem jest podział rozdzielnicy na sekcje funkcjonalne, z czytelnym oznaczeniem każdej grupy.

Przykładowy podział:

• sekcja głównych zabezpieczeń i pomiarów (wyłącznik główny, rozłączniki, liczniki energii / podliczniki),
• sekcja oświetlenia (zabezpieczenia, przekaźniki, moduły ściemniające),
• sekcja gniazd (osobno strefa dzienna, strefa nocna, kuchnia, łazienki, techniczne),
• sekcja rolet i napędów (rolet, bramy, markizy),
• sekcja systemów technicznych (ogrzewanie, rekuperacja, klimatyzacja, PV),
• sekcja automatyki / magistrali (zasilacze, moduły wejść/wyjść, sterowniki).

Dodatkowo przydaje się wyraźne rozróżnienie stref za pomocą kolorystyki oznaczeń lub opisów na listwach i drzwiach rozdzielnicy. W sytuacji awaryjnej (przepięcie, zalanie, uszkodzenie przewodu) możliwość szybkiego odłączenia tylko części instalacji bez gaszenia całego domu staje się kluczowa.

Punkt kontrolny: jeśli projekt rozdzielnicy nie zawiera czytelnego opisu obwodów, sekcji i ich przeznaczenia, a jedynie „listę zabezpieczeń”, to dokumentacja jest niekompletna. W przyszłości inny elektryk będzie miał ograniczone szanse na bezpieczny serwis bez ryzyka pomyłek.

Integracja rozdzielnicy elektrycznej z szafą teletechniczną

W nowym domu szafa teletechniczna (LAN, telefon, TV, system alarmowy, centrala smart) powinna być zaplanowana równolegle z rozdzielnicą elektryczną. Obydwa elementy tworzą wspólny „mózg” budynku. Próba upchnięcia teletechniki w małej skrzynce po zakończeniu instalacji elektrycznej zazwyczaj kończy się kompromisami.

Podstawowe kwestie do przemyślenia:

• lokalizacja szafy teletechnicznej w pobliżu rozdzielnicy lub w tym samym pomieszczeniu (krótkie drogi kablowe, łatwiejsza integracja),
• wystarczająca wielkość szafy (miejsce na patchpanel, switch, router, rejestrator, UPS, ewentualną centralę alarmową),
• zapewnienie zasilania z wydzielonego obwodu, najlepiej z podtrzymaniem UPS,
• rezerwa kabli między rozdzielnicą a szafą teletechniczną (skrętki, ewentualny przewód magistralowy, przewód sterujący),
• warunki pracy: wentylacja, brak nadmiernych wahań temperatury, możliwość dostępu serwisowego.

Jeśli w projekcie brak jest osobnej szafy teletechnicznej, a jednocześnie zakłada się monitoring, sieć LAN, automatykę i alarm, to kolejny sygnał ostrzegawczy. W praktyce skończy się to „plątaniną kabli” rozrzuconą po kilku pomieszczeniach, bez możliwości uporządkowania i rozwoju.

Okablowanie elektryczne i strukturalne – budowa solidnego zaplecza

Kryteria doboru tras kablowych

Okablowanie w domu pod smart home wymaga więcej dyscypliny niż w klasycznej instalacji. Przewody sterujące, zasilające i strukturalne muszą być prowadzone tak, aby minimalizować zakłócenia, ułatwiać serwis i pozostawiać możliwości rozbudowy.

Przed wyznaczeniem tras kablowych warto przeanalizować:

• gdzie będą przebiegały główne piony instalacyjne (z parteru na piętro, do poddasza, do piwnicy),
• jak zostaną rozdzielone wiązki zasilające od wiązek sygnałowych (skrętka, magistrala),
• jak zapewnić dostęp do kluczowych odcinków (kanały techniczne, sufity podwieszane, szachty),
• gdzie przewody wymagają dodatkowej ochrony (przejścia przez konstrukcje, strefy narażone na uszkodzenia mechaniczne).

Realnym przykładem problemu jest prowadzenie skrętki magistralowej równolegle z kablami zasilającymi na długim odcinku w jednej bruździe. Przy wrażliwszych systemach to proszenie się o zakłócenia. Lepszym rozwiązaniem są osobne trasy lub przynajmniej separacja odległościowa i przekładki.

Rezerwy kablowe – gdzie przewidzieć „nadmiar”

W instalacji pod smart home przewymiarowanie okablowania w kilku krytycznych miejscach jest tańsze niż późniejsze kucie ścian. Chodzi zarówno o zapas przewodów w istniejących trasach, jak i o dodatkowe kable „na przyszłość”, które dziś nie są podłączone do żadnego urządzenia.

Typowe miejsca, gdzie zapas kablowy przynosi największy zwrot:

• puszki podsufitowe i wnętrze rozdzielnic – zostawienie dodatkowej długości przewodów umożliwia przełożenie ich na inne moduły, dołożenie przekaźnika lub zmiany sposobu sterowania bez przedłużek i kombinacji,
• trasowanie między rozdzielnicami a szafą teletechniczną – 1–2 dodatkowe skrętki i przewód magistralowy na zapas często decydują o możliwości integracji nowego systemu bez niszczenia wykończenia,
• miejsca potencjalnych czujników – czujki zalania, otwarcia okien, dodatkowe sensory w garażu czy kotłowni, nawet jeśli dziś nie są w planie, w przyszłości często okazują się potrzebne,
• punkty zewnętrzne – ogrodowe oświetlenie, wideodomofon, kamera, zasilanie bramy, gniazda na tarasie – tu dodatkowy przewód zasilający i skrętka są niemal standardem rozsądnego projektowania,
• miejsca zabudowy meblowej – wyspy kuchenne, zabudowy RTV, garderoby – przewody zostają schowane i trudno dostępne, więc każdy dodatkowy kabel może kiedyś uratować budżet remontowy.

Przy zostawianiu rezerw istotna jest też długość „pętli serwisowych” w puszkach czy szafach: kilkanaście centymetrów przewodu więcej to minimum, które pozwala na powtórne zarobienie końcówek lub zmianę aparatu. Jeśli instalacja jest „na styk” długości, serwis wymaga łatania przedłużkami i złączkami awaryjnymi.

Punkt kontrolny: jeśli projekt opisuje wyłącznie minimalną liczbę kabli, bez wskazania rezerw i potencjalnych punktów rozbudowy, to sygnał ostrzegawczy. Przy takim podejściu każdy przyszły upgrade będzie wiązał się z pracami brudnymi i ryzykiem uszkodzenia istniejącej infrastruktury.

Separacja przewodów zasilających i sygnałowych

Mieszanie przewodów zasilających 230/400 V z sygnałowymi (skrętki, magistrale, przewody czujników) w jednej trasie to prosta droga do zakłóceń i trudnych do wytłumaczenia awarii. W smart home, gdzie komunikacja między modułami jest intensywna, właściwy podział dróg kablowych jest jednym z głównych kryteriów jakości projektu.

Kluczowe zasady przy organizacji tras:

• oddzielne koryta lub peszle dla przewodów zasilających oraz dla sieci strukturalnej i magistrali automatyki,
• zachowanie odstępów – przy równoległym prowadzeniu kabli minimum kilka centymetrów fizycznej odległości i ewentualne ekranowanie przewodów wrażliwych,
• kontrola skrzyżowań – jeśli trasy muszą się przeciąć, lepiej robić to pod kątem zbliżonym do prostego, zamiast prowadzić długie odcinki równolegle,
• podział wysokości w ścianach – np. zasilanie górą, sygnały dołem lub odwrotnie, by instalatorzy nie „dla wygody” kładli wszystkiego w jednej bruździe,
• oznaczenia tras – na planach i w praktyce (kolory rur, opis koryt), tak aby przy późniejszych pracach nie dochodziło do przypadkowego mieszania.

W praktyce często wychodzą na jaw błędy typu: jedna rurka na zasilanie rolet i skrętkę do ich sterowania. Działa to do pierwszej kombinacji z ściemniaczem lub dołożeniem zasilacza impulsowego po drodze. Jeśli projekt nie narzuca wyraźnie separacji, wykonawca, oszczędzając czas, zazwyczaj ją ignoruje.

Punkt kontrolny: jeśli w dokumentacji trasy kablowe opisano ogólnie („przewody w bruździe”), bez rozdziału na zasilanie i sygnały, warto założyć, że separacja nie zostanie zachowana. To ryzyko problemów z zakłóceniami, szczególnie przy bardziej wrażliwych systemach magistralowych i audio-wideo.

Okablowanie strukturalne LAN i multimedia

Sieć przewodowa to kręgosłup komunikacji w domu. Kiedy pojawia się smart home, kamery, telewizory streamingowe i serwer NAS, „dobry Wi-Fi” przestaje być wystarczającym rozwiązaniem. Prawidłowe rozprowadzenie skrętek i punktów sieciowych jest równie ważne jak gniazda 230 V.

Podstawowe założenia dla sieci LAN w nowym domu:

• punkt centralny – szafa teletechniczna z patchpanelem, switchem i rezerwą portów,
• minimum dwa gniazda RJ45 w pomieszczeniach kluczowych (salon, biuro, pokoje dzieci, pomieszczenie techniczne); w salonie warto myśleć raczej o 4–6 portach w strefie RTV,
• osobne doprowadzenia LAN do punktów AP Wi-Fi (sufit/korytarz na każdym poziomie), zamiast polegania na jednym routerze przy wejściu,
• osobne skrętki do TV, konsol, dekoderów, stacjonarnych komputerów – tam, gdzie ruch sieciowy jest stały lub wysoki, łącze przewodowe daje stabilność,
• rezerwa okablowania w miejscach potencjalnych urządzeń multimedialnych: projektor, dodatkowy TV, stanowisko do pracy w przyszłym pokoju gościnnym.

Warto też przeanalizować potrzeby audio-wideo: głośniki w suficie, wzmacniacz w szafie, telewizor w innej części domu. Często wystarczy dodatkowa skrętka i kabel głośnikowy doprowadzony w odpowiednie miejsce, aby później bez demolki zbudować rozsądną dystrybucję dźwięku.

Punkt kontrolny: jeśli projekt przewiduje zaawansowany system multimedialny, a jednocześnie zakłada pojedyncze gniazdo LAN w salonie i brak punktów AP na piętrze, to scenariusz kłopotów z zasięgiem i przeciążeniem Wi-Fi jest niemal pewny.

Przygotowanie okablowania pod system alarmowy i czujniki

System alarmowy i szeroko rozumiane czujniki (ruchu, otwarcia, zalania, dymu) są naturalnym partnerem smart home. Nawet jeśli w pierwszym etapie plan zakłada prostą centralę, rozsądne przygotowanie kabli pozwoli później na integrację z automatyką bez ingerencji w tynki.

Lista kluczowych punktów okablowania alarmowego:

• kontaktrony okien i drzwi – przewody wyprowadzone do ram lub ościeżnic, szczególnie w strefie parteru i przy drzwiach tarasowych,
• czujki ruchu – typowo w korytarzach, salonie, wiatrołapie, garażu; przewody prowadzone tak, aby głowica czujki mogła „widzieć” wejścia i główne ciągi,
• czujki dymu i zalania – kuchnia, kotłownia, łazienki, pralnia; same czujniki mogą być bezprzewodowe, ale przewód do punktu zasilająco-komunikacyjnego daje dodatkową elastyczność,
• sygnalizatory – zewnętrzny i wewnętrzny, z okablowaniem do miejsca instalacji centrali,
• klawiatury / panele sterujące – przy głównym wejściu i ewentualnie w strefie nocnej.

W projekcie smart home przewody alarmowe powinny schodzić się w miejscu, gdzie zaplanowano szafę teletechniczną lub centralę automatyki, nawet jeśli na start montowana jest osobna centrala alarmowa. To umożliwia późniejsze spięcie systemów bez dublowania czujników.

Punkt kontrolny: jeśli w planie instalacji nie ma żadnych przewodów pod kontaktrony i czujki, a inwestor mówi o „bezpiecznym domu”, to wyraźny sygnał ostrzegawczy. System wyłącznie bezprzewodowy bywa podatny na zakłócenia, wymaga obsługi baterii i trudniej go zintegrować głęboko z automatyką.

Przygotowanie pod ładowarki EV i rozwój instalacji zewnętrznych

Rosnąca popularność samochodów elektrycznych i rozbudowanych ogrodów technicznych (nawadnianie, oświetlenie, monitoring) sprawia, że projekt okablowania musi wybiegać dalej niż „brama i domofon”. Nawet jeśli dziś brak auta elektrycznego, przewidzenie trasy pod przyszłą ładowarkę jest rozsądnym minimum.

Elementy, które należy zweryfikować:

• przewód zasilający do miejsca montażu ładowarki (garaż, podjazd) o odpowiednim przekroju i długości, najlepiej doprowadzony z rozdzielnicy z zapasem mocy,
• osobny obwód i zabezpieczenia (różnicówka, wyłącznik nadprądowy) przewidziane w projekcie rozdzielnicy, nawet jeśli dziś nie będą obsadzone,
• trasy kablowe w ogrodzie – koryta lub peszle do planowanych i potencjalnych punktów: słupki oświetleniowe, czujniki, elektrozawory nawadniania, przyszłe kamery,
• punkty skrętek zewnętrznych – wideodomofon, brama, furtka, ewentualne AP zewnętrzne; przewody powinny wracać do szafy teletechnicznej, nie tylko do rozdzielnicy.

W praktyce jeden dodatkowy peszel z domu do słupka ogrodzeniowego, pusty na etapie budowy, może w przyszłości obsłużyć zarówno wideodomofon IP, jak i dodatkową kamerę czy czytnik RFID. Brak takiej trasy wymusza prowizorki z powierzchniowym prowadzeniem kabli.

Punkt kontrolny: jeśli w projekcie elektrycznym strefa zewnętrzna ogranicza się do „gniazdo na tarasie” i „światło nad drzwiami”, to projekt nie uwzględnia realnych potrzeb domu pod smart home. Rozbudowa po zakończeniu budowy będzie kosztowna i ograniczona technicznie.

Jeśli chcesz pójść krok dalej, pomocny może być też wpis: Inteligentne rolety i żaluzje: komfort, bezpieczeństwo i niższe rachunki za energię.

Oznaczenia przewodów i dokumentacja powykonawcza

Nawet najlepiej zaplanowane okablowanie traci część swojej wartości, jeśli po zakończeniu prac nikt nie wie, który przewód dokąd prowadzi. W instalacji smart home, z dużą liczbą kabli i zależności, spójny system oznaczeń i kompletna dokumentacja powykonawcza są elementem krytycznym.

Podstawowe wymagania wobec oznaczeń:

• numeracja lub kod funkcjonalny dla każdego przewodu na obu końcach (np. numer obwodu, strefa, typ sygnału),
• etykiety trwałe, odporne na wilgoć i temperaturę, a nie jednorazowe markery na izolacji,
• spójność między opisami w rozdzielnicy, szafie teletechnicznej i planach – ten sam symbol przewodu / obwodu w każdym miejscu,
• opis tras i miejsc łączeń – w szczególności puszek rozgałęźnych, punktów pośrednich i miejsc, gdzie wykonano nietypowe przejścia,
• zapis zmian względem projektu – wszystko, co na budowie „zrobiono inaczej”, musi znaleźć odzwierciedlenie w dokumentacji.

Do tego dochodzi dokumentacja powykonawcza w formie elektronicznej i papierowej: schematy rozdzielnic, plan okablowania, spis obwodów z opisem funkcji i lokalizacji odbiorników. Brak takiego zestawu oznacza, że każdy poważniejszy serwis w przyszłości zaczyna się od czasochłonnej inwentaryzacji „co jest czym”.

Punkt kontrolny: jeśli wykonawca nie przewiduje w ofercie oznaczeń przewodów i kompletnej dokumentacji powykonawczej, a instalacja ma być „pod smart home”, to wyraźny sygnał ostrzegawczy. Oszczędność na etykietach i rysunkach szybko zemści się przy pierwszej awarii lub rozbudowie systemu.

Najczęściej zadawane pytania (FAQ)

Od czego zacząć planowanie instalacji elektrycznej pod smart home w nowym domu?

Punkt startowy to decyzja, czy budujesz dom z konkretnym systemem automatyki (np. KNX, Loxone, Grenton, PLC), czy tylko dom przygotowany pod smart home. To wpływa na projekt rozdzielnicy, sposób prowadzenia przewodów i dobór osprzętu. Brak tej decyzji na etapie projektu to sygnał ostrzegawczy, że instalacja może okazać się zbyt uboga i trudna do późniejszej rozbudowy.

Drugim krokiem jest określenie priorytetów: komfort, bezpieczeństwo, oszczędność energii, praca zdalna, rozrywka. Dla każdego z nich trzeba ustalić, co jest „must have”, a co tylko dodatkiem. Jeśli nie potrafisz tego nazwać, projektant będzie zgadywał, a to zwykle kończy się albo przeinwestowaniem, albo systemem zbyt prostym.

Czym się różni „dom z automatyką” od „domu przygotowanego pod automatykę”?

Dom z automatyką ma wybrany konkretny system już na etapie projektu instalacji. Cała rozdzielnica, okablowanie i logika sterowania są podporządkowane jednej technologii. Zyskujesz spójność i wysoką funkcjonalność od dnia odbioru, ale mocno wiążesz się z jednym rozwiązaniem i zwykle jedną firmą wdrożeniową.

Dom przygotowany pod automatykę ma klasyczną, lecz rozbudowaną instalację – dodatkowe przewody sterujące, magistrale, osobne zasilanie dla siłowników, miejsca na czujniki, zapas modułów w rozdzielnicy. Na start korzystasz z prostych włączników, a sterowanie „smart” dokładane jest w kolejnych latach bez kucia ścian. Jeśli w projekcie nie ma żadnego „nadmiaru” przewodów i miejsca w rozdzielnicach, to punkt kontrolny do korekty.

Jakie przewody i rezerwy zaplanować, jeśli nie wybrałem jeszcze systemu smart home?

Minimum to dodatkowe przewody sterujące w newralgicznych miejscach (rolety, oświetlenie korytarzy, schody, wejścia, sypialnie), skrzynka teletechniczna z realną rezerwą oraz rozdzielnica z zapasem miejsca na moduły automatyki, liczniki energii, ochronniki. W praktyce kilka dodatkowych peszli i żył przewodów to niski koszt na budowie, a ogromna oszczędność przy ewentualnym remoncie.

Dobrym zestawem kontrolnym jest: osobne obwody dla kluczowych punktów świetlnych, przewody do rolet w każdym oknie, przewidziane miejsca pod czujniki ruchu, dymu i zalania, plus magistrala (np. skrętka) do głównych pomieszczeń. Jeśli wykonawca proponuje „standard bez żadnych rezerw”, to sygnał ostrzegawczy – taki dom będzie trudny do rozsądnego zautomatyzowania.

Czy lepiej wybrać system przewodowy, bezprzewodowy czy hybrydowy do nowego domu?

Przy nowym domu, gdzie możesz dowolnie układać przewody, podstawą powinien być system przewodowy lub hybrydowy. Magistrala (KNX, Modbus, PLC itp.) zapewnia stabilność i odporność na zakłócenia, szczególnie dla oświetlenia, ogrzewania i rolet. Bezprzewodowe moduły (Wi‑Fi, Zigbee, Z‑Wave, Thread) sprawdzają się jako rozszerzenie – np. dodatkowe czujniki lub przyciski, które łatwo dołożyć.

Jeśli cała logika ma wisieć na Wi‑Fi, każdy problem z zasięgiem, routerem czy aktualizacją oprogramowania staje się ryzykiem utraty sterowania domem. Dlatego układ przewodowy dla funkcji krytycznych + bezprzewodowe dodatki to rozsądne minimum. Jeśli budżet jest mocno ograniczony, unikaj systemów całkowicie zamkniętych, które później trudno zintegrować lub rozbudować.

Jakie są typowe błędy przy projektowaniu instalacji pod smart home?

Najczęstsze błędy to: zbyt mała rozdzielnica (brak miejsca na moduły automatyki), brak przewodów sterujących do rolet i oświetlenia, brak magistrali lub peszli rezerwowych, a także brak planu pod przyszłą rozbudowę (np. garaż, poddasze, ładowarka do samochodu). Skutkiem jest kucie gotowych ścian, dobudowa kolejnych skrzynek i drogie „łatanie” instalacji.

Drugą grupą błędów są pomyłki funkcjonalne: brak przycisków przy łóżku, brak czujnika ruchu w kluczowym korytarzu, zbyt mało niezależnych obwodów oświetleniowych. Jeśli projekt powstaje „z katalogu”, bez rozmowy o scenariuszach dnia mieszkańców, to niemal pewne, że coś będzie niedopracowane po zamieszkaniu.

Jak określić priorytety smart home: komfort, bezpieczeństwo, energia?

Najpierw wypisz obszary: komfort, bezpieczeństwo, oszczędność energii, praca zdalna, rozrywka. Dla każdego z nich ustal trzy listy: „must have”, „fajnie mieć”, „na później”. Np. jeśli kluczowa jest oszczędność energii, wyżej na liście znajdą się: sterowanie ogrzewaniem, rolety współpracujące z pogodą i monitoring zużycia prądu, a niżej – rozbudowany multiroom audio.

Dobrym punktem kontrolnym jest pytanie: z czego naprawdę będę korzystać codziennie? Jeśli dana funkcja nie pojawia się w codziennym scenariuszu (pobudka, praca, powrót do domu, noc), istnieje spora szansa, że można ją przesunąć na później, zamiast rozdmuchiwać koszt instalacji na starcie.

Jak uwzględnić przyszłą rozbudowę domu i systemu smart home w projekcie instalacji?

Trzeba założyć, że dom się zmieni: pojawi się garaż, poddasze użytkowe, może ładowarka do auta elektrycznego lub magazyn energii. Dlatego w projekcie instalacji należy przewidzieć: wolne miejsce w rozdzielnicy, wolne przepusty między budynkami i kondygnacjami, rezerwowe peszle oraz zapas mocy przyłączeniowej. Brak tych elementów to typowy punkt, w którym później pojawiają się kosztowne przeróbki.

Jeśli dziś myślisz „może kiedyś coś smart będzie”, to minimum to: skrzynka teletechniczna z rezerwą, kilka dodatkowych linii do ogrodu/garażu i magistrala do głównych pomieszczeń. Wtedy nawet po kilku latach możesz dołożyć automatykę bez demolowania wykończonego domu.

Kluczowe Wnioski

• Kluczowa decyzja zapada przed projektem instalacji: dom z konkretnym systemem automatyki vs. dom tylko przygotowany pod smart home; brak wyboru na tym etapie to sygnał ostrzegawczy, że później będzie drożej i z większym bałaganem.
• Strategia mieszana jest najbezpieczniejsza: magistrala pod wybrany lub potencjalny system + ogólny „nadmiar” (przewody sterujące, punkty pod czujniki, zapas w rozdzielnicy i szafie teletechnicznej); jeśli projekt nie przewiduje żadnych rezerw – to punkt kontrolny do natychmiastowej korekty.
• Priorytety użytkownika muszą być zdefiniowane liczbowo i hierarchicznie (komfort, bezpieczeństwo, energia, praca, rozrywka): bez podziału na „must have” i „miło mieć” instalacja rozlewa się po budżecie, a efekt końcowy jest gadżetowy zamiast użyteczny.
• Projekt instalacji powinien wynikać ze stylu życia mieszkańców: liczba i wiek domowników, scenariusze dnia, planowana rozbudowa, poziom akceptacji technologii; jeśli projektant tych danych nie wymaga, to sygnał ostrzegawczy, że system będzie albo zbyt skomplikowany, albo zbyt ubogi.
• Brak decyzji na starcie generuje konkretne koszty: kucie gotowych ścian, dobudowywane rozdzielnice, uzależnienie od jednego dostawcy systemu, błędy funkcjonalne (np. za mało obwodów oświetleniowych lub brak osobnych linii dla kluczowych urządzeń).
